12の観点から見たPVDとCVDの違いとは？

PVD VS CVD.物理的気相成長法（PVD）と化学的気相成長法（CVD）は、どちらも工業用途で広く使用されている表面処理技術です。この2つの技術の主な違いは、反応原理、プロセス条件、コーティング特性などにあります。

1.反応メカニズムの観点から

物理的気相成長法（PVD）は、物理的プロセスによって材料の移動を実現する。金属または化合物は、真空環境で加熱されて蒸発するか、イオン砲撃によってソース材料から離脱し、原子状または分子状で基板表面に堆積する。材料の移動は純粋に運動エネルギーに依存するため、プロセス全体を通じて化学反応は起こらない。化学気相成長法（CVD）では、気体状の前駆物質が必要であり、気体状の物質が基板表面で化学反応を起こし、固体の堆積物を形成し、副生ガスを放出する。

2.プロセス条件を比較すると、大きな違いがあることがわかる：

PVDは一般的に低温で作動し、ほとんどのプロセスは200～500℃の範囲で制御されるため、高温に敏感な基板に適している。真空度は10^-2～10^-4Paに維持され、装置稼働中は安定した低圧環境が要求される。CVDでは反応を活性化させるために高温が要求され、従来のプロセス温度は600～1200℃、特殊なプロセスでは2000℃を超えるものもある。このため、基板材料の耐熱性がより高く要求される。圧力環境は、大気圧、低圧、プラズマアシストなど、特定のプロセスによって異なります。

3.コーティングの特性も大きく異なる：

PVDは、一般的に数マイクロメートル以内の比較的薄い層を形成し、基板との密着性が強く、表面は比較的緻密である。しかし、成膜プロセスには視線制限があるため、複雑な構造部品に均一な被覆を実現するのは難しい。CVDは、最大数百マイクロメートルの厚さのコーティングを生成することができる。この成膜プロセスは、複雑な三次元構造への均一なコーティングを可能にする、優れたステップカバレッジ能力を提供する。しかし、層には内部空隙が多く含まれる可能性がある。

4.アプリケーション領域は補完関係を示す

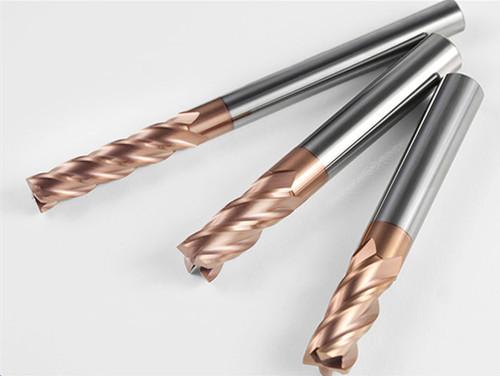

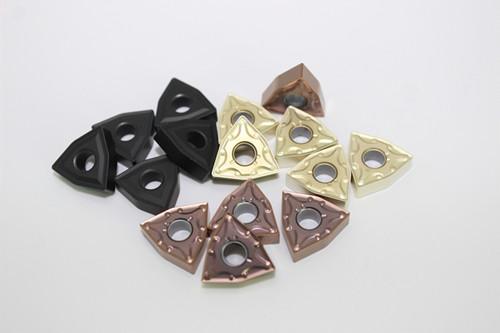

PVDは、次のような工具コーティングによく使用される。 窒化チタン またはダイヤモンドライクカーボン（DLC）膜を切削工具表面に形成し、耐摩耗性を大幅に向上させます。時計ケースや宝飾品の装飾コーティングには、マグネトロンスパッタリングプロセスが採用されることが多く、美観を保ちながら基材の特性を維持することができる。CVDは半導体産業で重要な役割を果たしており、ウェハー製造における誘電体層や金属配線層の成膜に使用されている。複合コーティング 炭化チタン と窒化チタン 超硬工具 CVDによって達成された表面は、優れた総合性能を提供する。

5.環境への影響とコスト管理は重要な考慮事項である：

PVDは有毒ガスの排出を伴わず、廃棄物処理も比較的簡単である。しかし、高真空装置は多大なエネルギーを消費する。CVDではフッ素や塩素を含む排ガスが発生することがあり、テールガス処理システムが必要となる。前駆体ガスには腐食性や毒性のあるものもあり、保管や輸送の際に特別な取り扱いが必要となる。設備投資に関しては、同等の仕様のCVDシステムは通常、PVDシステムの2～3倍のコストがかかり、メンテナンスコストも高くなる。

6.特定のプロセスパラメータの選択は、技術の応用に影響を与える：

PVDでは、マグネトロンスパッタリングプロセスのターゲット利用率は70%を超えることがあり、アーク蒸発プロセスのイオン化率は90%を超えることがある。プロセスの違いにより、成膜速度とコーティング品質のトレードオフが生じる。CVDのパラメータ調整はより複雑で、ガス流量比、温度勾配、圧力変動が成膜組成に大きく影響します。例えば、炭化ケイ素を蒸着する場合、メタンとメチルトリクロロシランのモル比を1:3から1:5の間で正確に制御する必要があります。

7.素材の互換性が技術選択の方向を決める：

アルミニウムやマグネシウム合金のような低融点金属基板はPVDに適しており、基板の変形や性能劣化を避けることができる。セラミック基板 炭化ケイ素 や窒化アルミニウムは、CVD中の高温環境に耐えることができるため、所望の結晶構造を得ることが容易になる。CVDでベース・コーティングを調製し、PVDで機能層を追加するような、ハイブリッド・プロセスを採用する特殊なシナリオもある。このような複合的なアプローチは、航空機のエンジンブレードの保護コーティングに応用されている。

8.品質管理の優先順位は根本的に異なる：

PVDでは、ターゲット純度、真空安定性、基板の清浄度などが重要な監視項目となる。CVDの場合、品質管理は反応ガスの純度、温度場の均一性、滞留時間の制御に重点を置く。ガスパイプラインに含まれる0.1ppmレベルの水-酸素不純物でさえ、コーティングの異常成長を引き起こす可能性がある。

9.技術開発のトレンドは収束を見せている：

新しいプラズマエンハンストCVD装置は、物理的なボンバードメント機構を取り入れ、化学反応の利点を維持しながらコーティング密度を向上させている。PVD分野で開発された反応性スパッタリング技術は、物理的蒸着中に化合物合成を達成するために微量反応性ガスを導入する。このようなハイブリッド・プロセスは、従来の両技術の応用領域を拡大しつつある。

10.実際的な運用上の考慮点は明確に異なる：

PVDのオペレーターは、金属粉の吸入リスクに注意し、真空ポンプオイルの状態を定期的にチェックする必要がある。CVD作業場はガス漏れ検知システムを備えなければならず、オペレーターは残留ガスを扱う際に保護マスクを着用する必要がある。2つの技術のメンテナンスサイクルも大きく異なる。PVD装置は月1回のターゲット交換とチャンバークリーニングが必要であるのに対し、CVD反応チャンバは6ヵ月ごとにガス供給システムと発熱体の総合検査が必要である。

11.プロセスバリデーションの方法は、技術的特性を反映する：

PVDコーティングは、スクラッチ試験による密着強度の評価やボールミル試験機による耐摩耗性の評価が多い。CVDコーティングは、X線回折による結晶構造の分析や、腐食試験による保護効果の分析がより頻繁に行われる。半導体コーティングの場合、CVDで作成された層は、不純物レベルが基準を満たしているかどうかを確認するために二次イオン質量分析が必要となります。

12.選択決定木は3次元に単純化できる：

基板の耐熱性はプロセス温度の上限を決定し、部品の形状の複雑さは被覆方法の選択に影響し、コーティングの機能要件は化学組成の制御精度を決定する。複雑な形状に均一なコーティングが必要な耐熱性基板を扱う場合は、CVDが望ましいソリューションです。超高接着強度が要求される熱に敏感な基材には、PVDがより現実的です。
