Trattamento Criogenico del Carburo di Tungsteno: Processo, Vantaggi e Applicazioni

Carburo di tungsteno combina elevata durezza, elevata resistenza e un'eccellente resistenza all'usura, il che lo rende ampiamente utilizzato in utensili da taglio, stampi per lavorazione a freddo e vari componenti resistenti all'usura. Tuttavia, durante la fase di raffreddamento della sinterizzazione, la significativa differenza nei coefficienti di espansione termica tra la fase dura di WC e la fase legante di Co determina una notevole sollecitazione interna residua. Inoltre, la composizione di fase e la distribuzione del legante in cobalto determinano direttamente il bilanciamento tra resistenza e tenacità del materiale. Come tecnica di post-elaborazione supplementare, il trattamento criogenico ottimizza efficacemente la microstruttura e gli stati di tensione, fungendo da metodo cruciale per migliorare le prestazioni di servizio del tungsteno carburo.

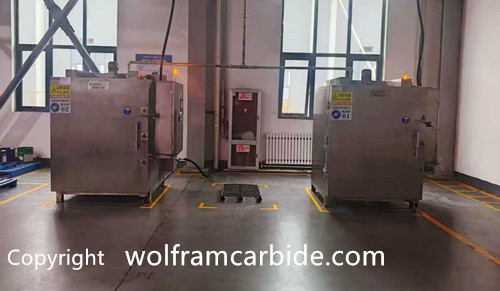

I. Definizione del trattamento criogenico del carburo di tungsteno

Il trattamento criogenico è un processo in cui un pezzo viene esposto a un ambiente inferiore a -100°C (le applicazioni industriali utilizzano tipicamente azoto liquido, con temperature di trattamento intorno a -196°C) per regolarne la microstruttura e il campo di tensioni attraverso un periodo di mantenimento a temperatura costante.

Rispetto al trattamento criogenico convenzionale (temperature intorno a -80°C), il trattamento criogenico comporta temperature più basse che favoriscono in modo più efficace le trasformazioni di fase allo stato solido nella fase legante e regolano la distribuzione delle tensioni residue interne. Ciò porta a miglioramenti macroscopici in termini di durezza, resistenza all'usura e stabilità dimensionale, riducendo al contempo il rischio di fessurazione durante l'esercizio. È importante notare che, contrariamente alla sequenza “tempra seguita da trattamento criogenico” utilizzata per i materiali ferrosi, il carburo di tungsteno viene prodotto tramite sinterizzazione per metallurgia delle polveri e non subisce la tempra; il trattamento criogenico viene solitamente eseguito dopo la sinterizzazione (o dopo la sinterizzazione e il rinvenimento).

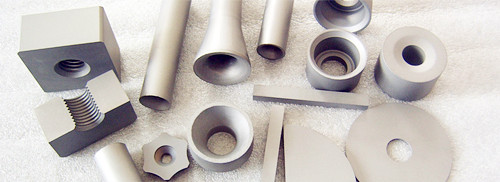

II. Tipici processi di trattamento criogenico del carburo di tungsteno

Il trattamento criogenico si compone di tre fasi fondamentali: raffreddamento, mantenimento e riscaldamento. I parametri del processo devono essere adattati alla specifica lega e alle dimensioni del pezzo, avendo come principio fondamentale la prevenzione delle cricche da shock termico causate da rapidi cambiamenti di temperatura.

Durante la fase di raffreddamento, il materiale viene tipicamente raffreddato alla temperatura criogenica target a una velocità lenta di 0,5–2°C/min. Per componenti di stampi di grandi dimensioni o di forma complessa, i processi industriali impiegano spesso un approccio di raffreddamento a gradini (ad es. -60°C → -120°C → -190°C), incorporando periodi di mantenimento a ciascun livello di temperatura per ridurre ulteriormente il rischio di stress termico. La fase di mantenimento prevede il mantenimento di una temperatura costante in un ambiente di azoto liquido (liquido o vapore) per un periodo che va da diverse ore a 24 ore, a seconda dello specifico grado e delle dimensioni del pezzo. Ad esempio, le barre in carburo di tungsteno a grana fine vengono generalmente mantenute per un periodo da 2 a 12 ore. Quando grandi stampi per stampaggio a freddo subiscono un raffreddamento a gradini, ciascuna fase prevede un periodo di mantenimento da 4 a 8 ore per garantire l'uniformità della temperatura in tutto il pezzo e fornire condizioni ottimali per la trasformazione di fase della fase legante.

Durante la fase di riscaldatempo, la temperatura viene riportata lentamente a temperatura ambiente per evitare che un riscaldamento rapido induca tensioni termiche secondarie. Per i prodotti che richiedono un'elevata stabilità microstrutturale, è possibile eseguire una fase supplementare di tempesta a bassa temperatura dopo il riscaldamento per stabilizzare ulteriormente i prodotti della trasformazione di fase e lo stato tensionale.

I vantaggi prestazionali del trattamento criogenico dipendono in modo significativo dal tipo specifico di carburo; non tutti i carburi di tungsteno registrano miglioramenti prestazionali generalizzati. Di conseguenza, parametri quali temperatura, durata, numero di cicli e protocolli di tempra devono essere ottimizzati in base all’applicazione prevista.

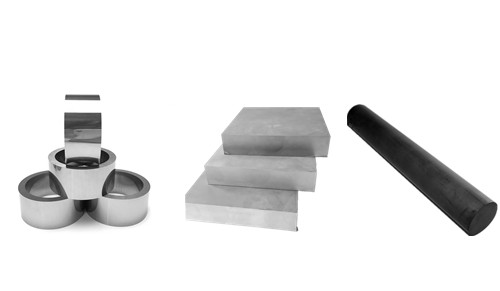

III. Quali prodotti in carburo di tungsteno sono adatti per il trattamento criogenico?

Il trattamento criogenico è destinato principalmente a prodotti che richiedono una resistenza all'usura superiore, stabilità dimensionale, resistenza alle cricche e una maggiore durata operativa. Le categorie tipiche includono:
1. Barre in carburo di tungsteno: Le tensioni interne residue presenti nelle barre sinterizzate allo stato grezzo possono facilmente causare la formazione di crepe durante le successive fasi di lavorazione o durante l’utilizzo. Il trattamento criogenico consente il rilascio e la ridistribuzione delle tensioni nelle barre a grana ultrafine, prolungando in modo significativo la durata utile degli utensili da taglio per impieghi gravosi realizzati con esse. Sebbene un processo criogenico da solo comporti in genere un aumento della durata operativa, il miglioramento definitivo delle prestazioni deriva solitamente dagli effetti sinergici del trattamento criogenico, dei processi di rettifica e dei rivestimenti.
2. Piastre in carburo di tungstenoAmpiamente utilizzate per stampi di tranciatura e componenti strutturali resistenti all'usura, queste piastre traggono vantaggio dal trattamento criogenico grazie all'eliminazione delle tensioni interne accumulate durante la sinterizzazione e il raffreddamento. Ciò riduce il rischio di fessurazione e deformazione durante i processi di lavorazione meccanica come l'elettroerosione a filo (EDM) e la rettifica, migliorando così i tassi di resa e la precisione dimensionale.
3. Matrici per stampaggio a freddo in carburo di tungsteno: Questi componenti sono soggetti a ripetuti urti e attrito durante il funzionamento. Le sollecitazioni di trazione interne che si formano durante la sinterizzazione e il raffreddamento causano spesso la formazione di crepe o scheggiature sui bordi. Il trattamento criogenico può indurre la trasformazione di una parte della fase α-Co a struttura cubica a facce centrate (fcc) nella fase ε-Co a struttura esagonale compatta (hcp), ottimizzando l’equilibrio tra tenacità e resistenza all’usura e, al contempo, riducendo le sollecitazioni di trazione interne e introducendo sollecitazioni di compressione in superficie. I dati industriali indicano che la durata media di servizio degli stampi per stampaggio a freddo in YG20 aumenta di oltre il 15% a seguito di una lavorazione ottimizzata.
4. Incudini in carburo di tungsteno: Utilizzati nella produzione di diamanti sintetici, questi componenti richiedono una resistenza meccanica e una resistenza alla fatica estremamente elevate. I dati sperimentali dimostrano che, nel caso degli incudini di grado BTN10, il trattamento criogenico aumenta la microdurezza da 1610 HV a 1689 HV, migliorando al contempo la resistenza alla fatica.
5. Boccole in carburo di tungstenoQuesti componenti sono ampiamente utilizzati in applicazioni ad alta usura e forte carico, come nei settori minerario, oleodinamico e della trafilatura del filo metallico. A causa della loro struttura anulare a parete spessa, le tensioni residue sono distribuite in modo non uniforme tra le superfici interna ed esterna dopo la sinterizzazione, il che rende la parete interna incline a cricche da fatica e a guasti per sfaldamento del materiale. Il trattamento criogenico può uniformare le tensioni interne e indurre uno stato di compressione sulla parete interna, migliorando così la resistenza all'usura e la stabilità dimensionale ed estendendo efficacemente la durata utile.
6. Preforme in carburo di tungsteno: I semilavorati sinterizzati presentano spesso notevoli tensioni residue da sinterizzazione, il che li rende soggetti a scheggiature dei bordi, fessurazioni e variazioni dimensionali durante i successivi processi di finitura, come l’elettroerosione a filo e la rettifica. L’applicazione di un trattamento criogenico prima della finitura consente il rilascio precoce delle sollecitazioni e la stabilizzazione della microstruttura della fase di cobalto; ciò riduce il tasso di scarti durante la lavorazione, migliorando al contempo la precisione dimensionale e la resistenza all’usura del prodotto finito.

Inoltre, prodotti come inserti in carburo di tungsteno, punte da trapano, ugelli e trafile per fili possono anche ottenere l'ottimizzazione delle prestazioni attraverso il trattamento criogenico.

IV. Modelli di variazioni delle prestazioni dopo il trattamento criogenico

1. Variazioni di durezza
Il trattamento criogenico aumenta la durezza principalmente favorendo la trasformazione martensitica della fase di cobalto e il perfezionamento della microstruttura della fase legante. Per i carburi di tungsteno WC-Co convenzionali, l’aumento complessivo della durezza Rockwell (HRA) rientra tipicamente nell’intervallo 0,5–1 HRA, con un tasso di variazione relativo solitamente inferiore a 1%; non tutti i gradi mostrano un aumento della durezza. Le affermazioni che circolano nel settore riguardo a un “aumento della durezza di %” derivano da risultati di test estremi isolati o da condizioni di lavorazione specifiche e non costituiscono un valore di riferimento industriale generale.

2. Regolazione delle tensioni residue
Nello stato come sinterizzato, le regioni della fase di cobalto dei carburi di tungsteno sono tipicamente sotto sforzo di trazione, il che rappresenta un fattore scatenato primario per l'innesco di micro-cricche. Il trattamento criogenico regola efficacemente la distribuzione delle tensioni riducendo i livelli di sforzo di trazione all'interno della fase di cobalto e introducendo contemporaneamente uno sforzo di compressione sulla superficie del pezzo; questo è un meccanismo chiave attraverso il quale il trattamento criogenico migliora la resistenza alle cricche e la vita a fatica del prodotto.

3. Maggiore resistenza all'usura
Il trattamento criogenico migliora la resistenza all’usura in due modi: potenziando la resistenza all’usura della fase legante stessa attraverso la trasformazione della fase di cobalto e ottimizzando lo stato di sollecitazione per ridurre la tendenza delle particelle di WC a scheggiarsi durante l’uso. A seconda del contenuto di cobalto, della dimensione dei grani, delle condizioni di usura e dei parametri di lavorazione, il miglioramento della resistenza all’usura varia generalmente da 10% a 50%. Combinando il trattamento criogenico con il rinvenimento a bassa temperatura è possibile stabilizzare ulteriormente la microstruttura e rafforzare la resistenza all’usura. 4. Effetti sulla resistenza alla rottura trasversale e sulla tenacità
Non esiste uno schema universale riguardo all’effetto del trattamento criogenico sulla resistenza alla rottura trasversale e sulla tenacità alla frattura dei carburi di tungsteno; il risultato dipende in larga misura dalla composizione della lega, dalla dimensione dei grani e dai parametri di lavorazione. In determinate condizioni di lavorazione, la trasformazione della fase di cobalto può comportare un leggero calo della tenacità e della resistenza alla rottura trasversale; tuttavia, è possibile ottenere miglioramenti delle prestazioni attraverso l’ottimizzazione dei parametri: ad esempio, la resistenza alla rottura trasversale della lega YG20 può aumentare di quasi 10% in condizioni ottimizzate. Anche i risultati relativi alle variazioni della tenacità all’urto dei carburi di tungsteno a basso contenuto di cobalto variano, rendendo necessaria una valutazione basata su specifici gradi.

In generale, il trattamento criogenico comporta un chiaro compromesso nelle caratteristiche prestazionali: i miglioramenti nella durezza e nella resistenza all'usura si ottengono spesso a spese di una certa tenacità. Di conseguenza, i parametri di lavorazione devono essere adattati ai principali modi di guasto del prodotto specifico.

V. Sommario del trattamento criogenico del carburo di tungsteno

Il trattamento criogenico è una tecnica di post-elaborazione semplice, ecologica ed economica. Sottoponendo i materiali a un raffreddamento controllato e al mantenimento a temperature comprese tra -100°C e -196°C, consente la regolazione della fase di cobalto, la riduzione delle tensioni residue e l'ottimizzazione della microstruttura.

Per i prodotti in carburo di tungsteno che richiedono elevata precisione e durata — quali barre, piastre, matrici per stampaggio a freddo e incudini — il trattamento criogenico elimina efficacemente le tensioni interne, migliora la resistenza alle crepe e all’usura e ne prolunga la durata. Tuttavia, l’effettiva efficacia dipende in larga misura dalla compatibilità tra i parametri di lavorazione e i tipi di lega. Poiché esiste un compromesso intrinseco tra i diversi parametri prestazionali, non esiste un unico processo “universalmente ottimale”. Nelle applicazioni pratiche, l’approccio migliore dovrebbe essere determinato attraverso prove di processo che tengano conto delle condizioni di utilizzo del prodotto e degli obiettivi prestazionali, bilanciando così i miglioramenti prestazionali rispetto ai costi di produzione.
